單層直線振動篩
，簡稱單層
直線篩，其采用一層全封閉結構設計，有兩個出料口
，是在
多層直線振動篩的基礎上進行簡化的一種直線振動篩
。由于單層直線振動篩只有一層篩網，只能篩分兩種粒徑的物料
，可以對物料進行快速去雜
，廣泛適用于化工、食品
、塑料
、醫藥、冶金
、玻璃
、建材、糧食
、化肥
、磨料、陶瓷等行業中干式粉狀物料的篩分
。

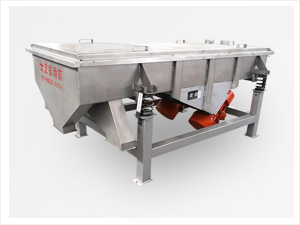

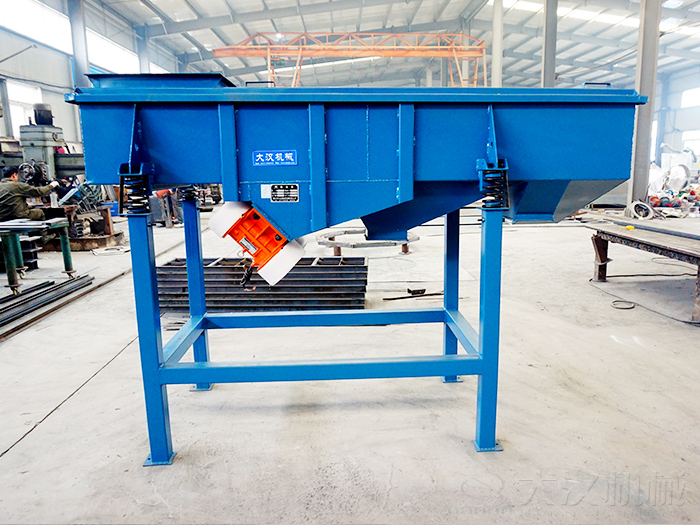

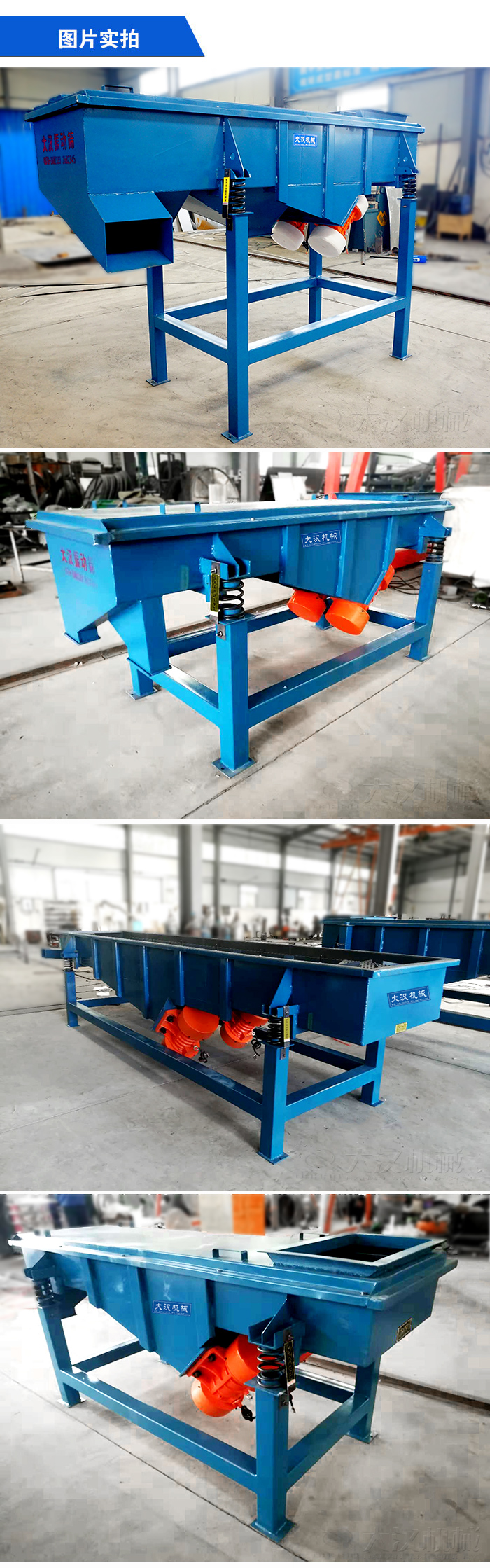

單層直線振動篩圖片實拍
直線振動篩結構詳解
直線振動篩主要由篩箱
、篩框、篩網
、振動電機
、電機臺座、減振彈簧
、支架等組成。
篩箱：由數種厚度不同的鋼板焊制而成
，具有一定的強度和剛度
，是篩機的主要組成部分?div id="jfovm50" class="index-wrap">？梢耘浜仙w子防止灰塵的進入
，也可以防止粉粒物料在篩分時的擴散。
篩框：由松木或變形量較小的木材制成。主要是對篩網起到支撐作用
。
篩網：有低碳鋼
、黃銅、青銅
、不銹鋼絲等數種篩網
，具體的材質要結合物料的特性來選擇。
振動電機：通過振動電機激振力的作用使物料在篩面上運動
。
電機臺座：安裝固定振動電機
。
減振彈簧：減震彈簧的安放位置就是在篩體和篩座之間。一方面降低了噪音
，另一方面保護了機器
。
支架：由四個支柱和兩個槽鋼組成，對篩體部分進行支撐
，保證篩體的穩固
。安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行
。

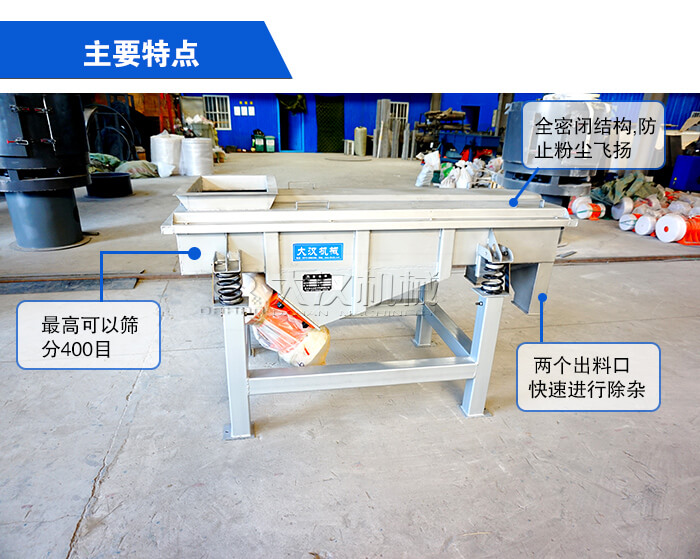

單層直線振動篩主要特點
1
、一層篩網，兩個出料口設計
，可以快速進行除雜
；
2、高可以篩分400目
，篩分精度可以達到96%以上
；
3、全密閉結構
，可以防止粉塵飛揚
，減少工作噪音；
4
、自動化排料
，可以用于流水線生產，臺時產量范圍在0.12-20噸之間
；
5
、有碳鋼、不銹鋼及全不銹鋼等材質之分
，適用于不同篩分環境
。

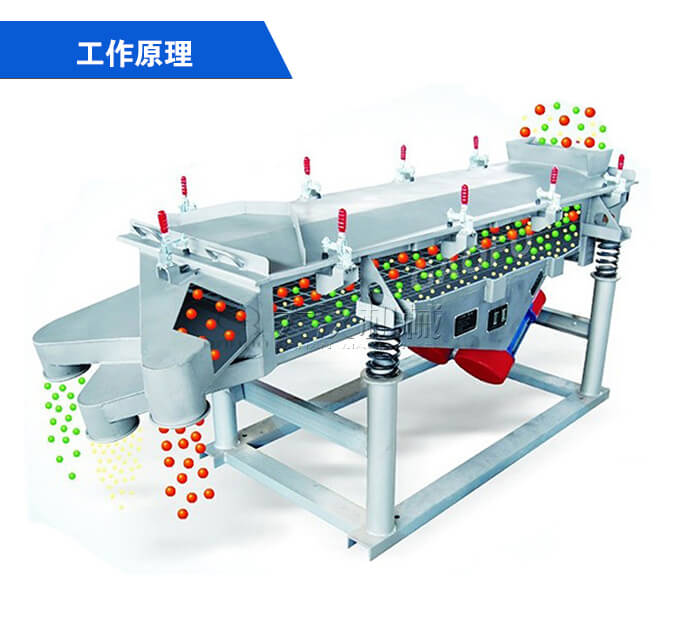

單層直線篩采為雙振動電機驅動，當兩臺電機作同步
、反向旋轉時
，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消
，在垂直于電機軸的方向疊為一合力，在激振力和物料自重力的共同作用下
，使物料在篩面上被拋起向前作直線運動
，從而達到篩分的目的。
|
型號 |
篩面尺寸
(mm) |
篩面層數 |
網孔尺寸
目 |
處理量
(t/h) |
振次 |
雙振幅
(mm) |
電機功率
(kw) |
振動方向角 |
外形尺寸
(長×寬×高)mm |
|
DZSF515 |
500×1500 |
1-5 |
2-200 |
0.12-20 |
960 |
6-8 |
2×0.37 |
45-60 |
2140×808×848 |
|
DZSF520 |
500×2000 |
2-200 |
0.12-20 |
960 |
6-8 |
2×0.37 |
45-60 |
2140×808×848 |
|
DZSF525 |
500×2500 |
2-200 |
0.12-20 |
960 |
6-8 |
2×0.55 |
45-60 |
2750×808×938 |
|
DZSF1020 |
100×2000 |
2-200 |
0.11-20 |
960 |
6-8 |
2×0.55 |
45-60 |
2219×1320×960 |
|
DZSF1025 |
1000×2500 |
2-200 |
0.18-15 |
960 |
6-8 |
2×0.75 |
45-60 |
2269×1320×960 |
|
DZSF1030 |
1000×2500 |
2-200 |
0.1-20 |
960 |
6-8 |
2×1.1 |
45-60 |
3219×1340×1120 |
單層直線振動篩型號說明
D----------------------------------電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF---------------------------------篩分機
525-------------------------------篩面尺寸（500mm寬x2000mm長)
1-----------------------------------1層(1層篩網2個出料口)
S-----------------------------------(304不銹鋼)鋼板材質
單層直線振動篩適用行業
食品行業：大豆
、玉米
、芝麻、花生等
。
化工行業：化肥
、尿素、石油焦
、樹脂
、涂料、化妝品
、油漆等
。
醫藥行業：中藥粉、顆粒藥丸
、微丸等
。
冶金行業：耐火材料、高嶺土
、石灰
、氧化鋁、重質炭酸鈣
、石英砂
、金屬粉末行業、礦山業等
。
其他行業：石英砂
、助劑、活性炭
、碳素等
。
