圓振動篩簡述：
圓振動篩做圓形運動
，是一種多層數
、新型振動篩。圓振動篩采用筒體式偏心軸激振及偏塊調節振幅
，物料篩淌線長，篩分規格多
，具有結構可靠
、激振力強、篩分效率高
、振動噪音小
、堅固耐用、維修方便
、使用安全等特點
，圓振動篩廣泛應用于礦山、建材
、交通
、能源、化工等行業的產品分級。（注：我公司可根據不同用戶的實際情況
，可定制各種規格
、各種振動方式的振動篩）

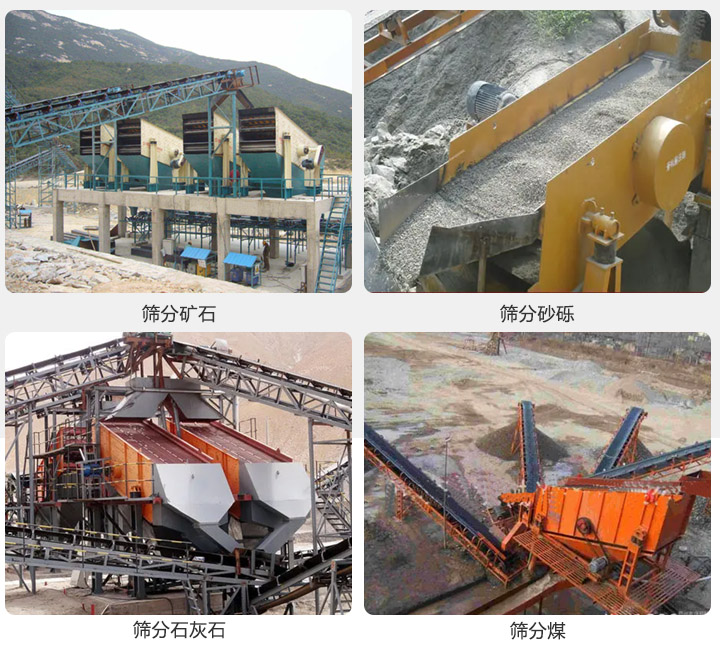

圓振動篩設備使用現場

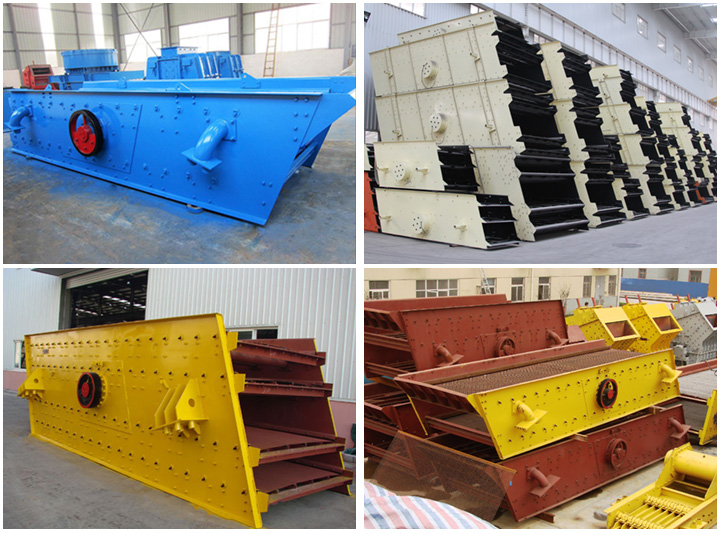

圓振動篩圖片
圓振動篩的工作原理
圓振動篩由振動器、箱箱
、隔振裝置及傳動裝置等部分組成
。各種振動篩具有長方形的篩面，篩面通過一定方式安裝在篩箱內
，篩箱及篩面在振動器的作用下做具有特定軌跡的往復式運動
，篩面的連續振動使篩面上的料層不斷被拋起、松散和分離
，達到分級或脫介的目的
。
圓振動篩的性能特點：
1、采用簡體式偏心軸激振器以及偏心塊調節振幅
，物料篩淌線長
，篩分規格多
2、采用彈簧鋼編織篩網或沖孔篩板
，使用壽命長
，不易堵孔。
3
、篩箱振動強烈
，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率
。
4
、采用橡膠隔振彈簧，壽命長
、噪聲小
、過共振區平穩等。
![圓振動篩結構可靠<div id=]()
，激振力強
，篩分效率高，振動噪音小" src="/uploads/220108/1-22010Q34IQQ.jpg" style="width: 720px; height: 553px;"/>
圓振動篩圖紙
![圓振動篩結構：支撐裝置<div id=]()
，篩箱
，激振器，電機等部件" src="/uploads/210402/1-21040211531RW.jpg" style="width: 700px; height: 360px;"/>
圓振動篩由振動源
、篩體
、篩網、減振裝置
、底座等組成
。
圓振動篩型號和參數
| 型 號 |
篩面參數 |
給料粒度
（mm） |
處理量
（t/h) |
雙振幅
（mm） |
電動機 |
單點動負荷
(N) |
動負荷
(N) |
| 層數 |
面積（m²） |
傾角（度） |
孔徑 |
型號 |
功率 |
| YK1230 |
1 |
3.6 |
15-30 |
3-50 |
≤200 |
220 |
6-10 |
Y160M-6 |
7.5 |
440 |
2200 |
| 2YK1230 |
2 |
3.6 |
15-30 |
3-50 |
≤200 |
220 |
6-10 |
Y160L-6 |
11 |
732 |
3660 |
| YK1530 |
1 |
4.5 |
15-30 |
3-50 |
≤200 |
250 |
6-10 |
Y160L-6 |
11 |
720 |
3600 |
| 2YK1530 |
2 |
4.5 |
15-30 |
3-50 |
≤200 |
250 |
6-10 |
Y200L1-6 |
18 |
1154 |
5770 |
| YK1545 |
1 |
6.75 |
15-30 |
3-50 |
≤200 |
300 |
6-10 |
Y180L-6 |
18 |
845 |
4225 |
| 2YK1545 |
2 |
6.75 |
15-30 |
3-50 |
≤200 |
300 |
6-10 |
Y200L1-6 |
22 |
1360 |
6800 |
| YK1845 |
1 |
8.1 |
15-30 |
3-50 |
≤200 |
350 |
6-10 |
Y180L-6 |
18 |
936 |
4680 |
| 2YK1845 |
2 |
8.1 |
15-30 |
3-50 |
≤200 |
350 |
10-15 |
Y200L-6 |
22 |
1570 |
7850 |
| YK2045 |
1 |
9 |
15-30 |
6-100 |
≤200 |
450 |
10-15 |
Y200L-6 |
18 |
987 |
4935 |
| 2YK2045 |
2 |
9 |
15-30 |
6-100 |
≤400 |
450 |
10-15 |
Y250L-6 |
22 |
1593 |
7965 |
| YK2060 |
1 |
12 |
15-30 |
6-100 |
≤400 |
550 |
10-15 |
Y200L-6 |
18 |
1339 |
6695 |
| 2YK2060 |
2 |
12 |
15-30 |
6-100 |
≤400 |
550 |
10-15 |
Y250L-6 |
30 |
2149 |
7590 |
| YK2460 |
1 |
14.4 |
15-30 |
6-100 |
≤400 |
600 |
10-15 |
Y250L-6 |
22 |
1518 |
9545 |
| 2YK2460 |
2 |
14.4 |
15-30 |
6-100 |
≤400 |
600 |
10-15 |
Y250L-6 |
37 |
2107 |
10535 |
圓振動篩應用行業
圓振動篩適用于煤
、石灰石、碎石
、砂礫
、金屬或非金屬礦石及其他物料的篩分，應用于選礦
、建材
、電力、輕工和化工各行業對各種顆粒狀和小塊狀散固體物料的干式分級
。
圓振動篩客戶案例
圓振動篩選型須知
1
、YK型塊偏心圓振動篩是YA型軸偏心圓振動篩的更新?lián)Q代產品，有20個定型規格并分別有敞開型和封閉型兩種結構形式
。
2
、圓振動篩安裝方式有支座式和吊掛式及二者搭配式等多種形式。選型時
，請務必慎重考慮
。
3、本系列振動篩有輕型和重型之分
，適用不同物料粒度級別的篩分
，選用時請確定電壓制式及有無防爆要求。
圓振動篩操作要點
(1)操作人員在工作前應閱讀值班記錄
，并進行設備的總檢查
。檢查三角帶的張緊程度、振動器中的油位情況
，檢查篩面張緊情況
、各部螺栓緊固情況和篩面破損情況。
(2)振動篩啟動應遵循工藝系統順序
。
(3)在圓振動篩工作運轉時
，要用視、聽覺檢查激振器和篩箱工作情況
。振動篩停車后應用手觸摸軸承蓋附近
，檢查軸承溫升。
(4)振動篩停車應符合工藝系統順序
。振動篩除特殊要求外，嚴禁帶料停車后繼續向篩子給料
。
(5)振動篩交接班時應把當班篩子技術狀況和發現的故障記入值班記錄
。圓振動篩記錄中應注明零部件的損傷類別及激振器加、換油日期
。
