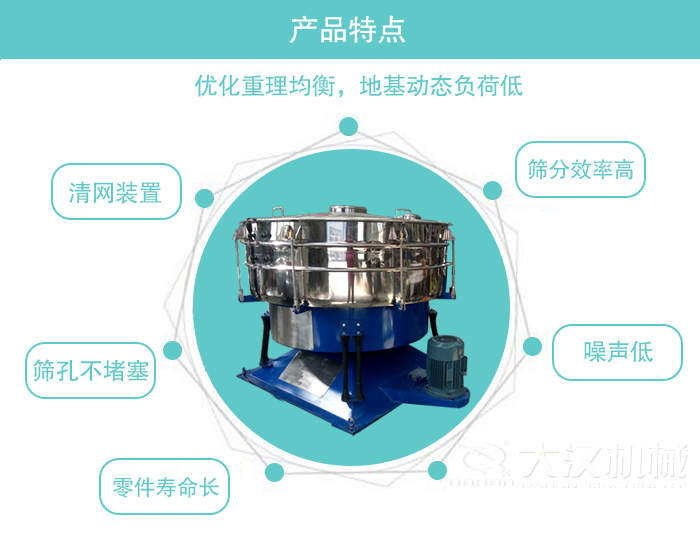

；到6級分離
，篩分效率高達90%-95%；使用硅橡膠球
、超聲波等清網裝置系統
，篩孔不會堵塞。密閉除塵
；加速度比振動篩低4.5倍
，篩分零件壽命提高而維護減少；噪聲<75分貝
。優化重理均衡
，地基動態負荷低。
⊕ 工作原理
搖擺振動篩分機是一種仿人工搖動的低頻
旋振篩，其原理是：瞬時運動為沿徑向的位移和以此位移為軸的圓周運動的合成（螺旋運動）
。即可調節偏心距的激振器產生了非線性三維運動，物料也產生同樣的近似手動作業的運動
，從而達到篩分之目的
，再配合篩分附件可得到更加理想的篩分效果；適合于圓球狀
、圓柱狀
、片狀、乃至不規則形狀易堵網且需要精密篩分的物料
。

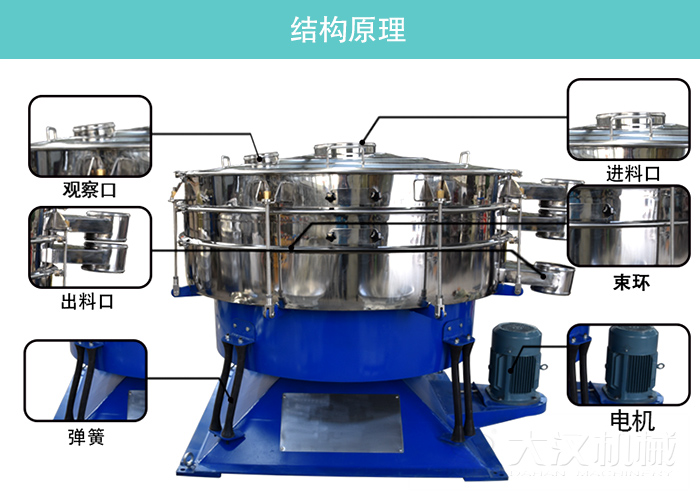

⊕ 結構原理
★基本的回轉運動與人工篩分相類似
。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調
。
★每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整
。
★因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散
，從而以螺旋運動往軸向傳播
。細小顆粒從而完成了整個篩分過程。
★水平與垂直加速度隨著粒子的運動而增加
，接近篩孔尺寸的顆粒隨之成功分離
；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量
，該導向裝置是控制物料停留時間的另一個因素
。
★此次過程在每篩層之間重復進行。
⊕ 適用行業
化學
、食品與香料
、塑料、礦業
、醫藥
、木業及膠合板、冶金
、橡膠
、飼料、化肥
、糖 鹽業
、再生行業等。

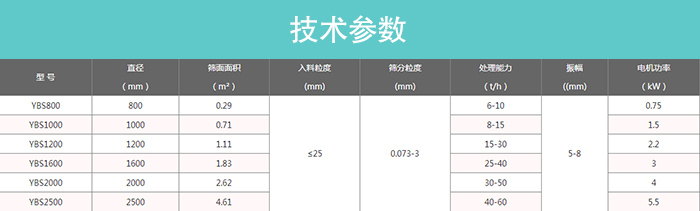

搖擺篩技術參數
圓形搖擺篩詳細安裝步驟
1
，安裝支承或吊掛裝置
。安裝時，要將基礎找平
，然后按照支承或吊掛裝置的部件圖和篩子的安裝圖
，順序裝設各部件。彈簧裝入前
，應按端面標記的實際剛度值進行選配
。
2，將篩箱連接在支承或吊掛裝置上
。裝好后
，應按規定傾角進行調整。對于吊掛式的篩子
，應當同時調整篩箱傾角和篩箱主軸的水平
。水平校正后，再調整篩箱縱向傾角
。隔振彈簧的受力應該均勻
，其受力情況可通過測量彈簧的壓縮量進行判斷。一般
，給料端兩組彈簧的壓縮量必須一樣
，排料端兩組彈簧也應如此
。排料端和給料端的彈簧壓縮量可以有所差別。
3
，安裝電動機及三角膠帶
。安裝時，電動機的基礎應該找平
，電動機的水平需要校正
，兩膠帶輪對應槽溝的中心線應當重合，三角膠帶的拉力要求合適
。
4
，按要求安裝并固定篩面。
篩面的固定方法可把板狀篩面和條縫篩面的兩邊用木楔壓緊
，當濕式篩分時
，可把篩面壓得很緊，為防止篩面中間放生松動
，可用U型螺栓壓緊
。編織篩面的兩側用鉤緊裝置鉤緊，圓形搖擺篩為了使篩分物料均勻地分布在篩面上
，篩面安裝成拱形
。
木框架類似窗戶框，用小釘釘在木框架的格條上
。為增大固定點的面積
，減輕小釘直接磨損可在格條上墊一層橡皮條。沖孔鋼板固定方法
，圓形搖擺篩篩就是把篩網直接固定在沖孔鋼板上
，為了防止螺栓磨壞絲布，網如何固定
？可在篩網上墊上薄橡皮
。
5，檢查篩子各連接部件如篩板
、激振器等的固定情況
，篩網應均勻張緊，以防止產生局部振動
。檢查傳動部分的潤滑情況
，電動機及控制箱的接線是否正確，并用手轉動傳動部分
，查看運轉是否正常
。
6，檢查篩子的入料、出料溜槽及篩下漏斗在工作時有無碰撞現象
。
