DZSF1030型直線振動篩（寬）1000mm×（長）3000mm，處理產量0.1-20t/h，電機功率2×0.75kw。按材質分為碳鋼材質和304不銹鋼材質；按層數分為1030單層直線振動篩，1030
兩層直線振動篩，1030三層直線振動篩
，1030
四層直線振動篩，1030五層直線振動篩。大漢
直線振動篩廠家可為客戶量身定做特殊要求的直線振動篩
。
1030直線振動篩篩分精度高
、處理量大、結構簡單
、耗能少
、噪音低、篩網
、高效耐用使用壽命長
、密封性好、無粉塵溢散
、維修方便
、可用于流水線生產中的自動化作業。
一、1030
直線振動篩工作原理
DZSF1030直線振動篩為雙振動電機驅動
。當兩臺振動電機做同步、反向旋轉時
，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消
，在垂直于電機軸的方向疊為一合力
，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角
，在激振力和物料自重力的合力作用下
，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的
。適用于粒度在0.074—5mm
，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分
。大給料粒度不大于10mm
。
二、1030直線振動篩型號說明
D----------------------------------振動電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF----------------------------------篩分機
1030---------------------------------篩面尺寸（1000mm寬x3000mm長)
1-------------------------------------兩層(兩層篩網三個出料口)
S（P）-----------------------------------鋼板材質【S代表不銹鋼
，P代表普碳鋼】
三、1030直線振動篩的應用范圍
1030型直線振動篩適用于對粉狀，顆粒狀物料的篩選和分級，廣泛適用于化工
、塑料、醫藥
、建材
、糧食、化肥
、磨料
、炭素等行業中干式粉狀物料的篩分。

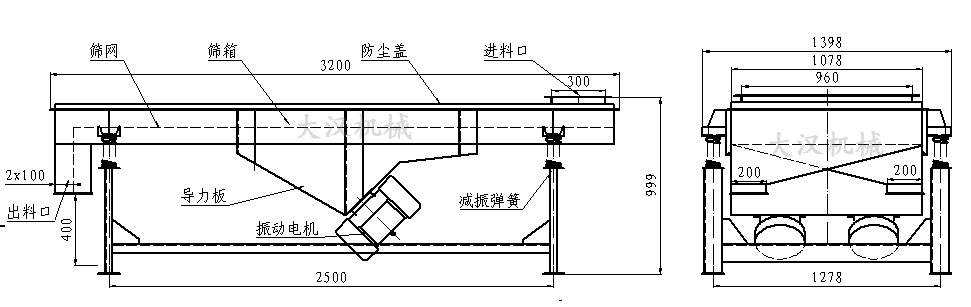

四、1030直線振動篩主要技術參數和外形尺寸
五、1030

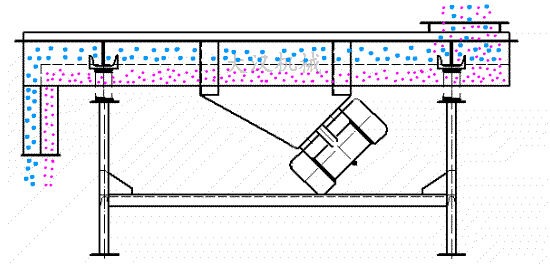

直線振動篩篩分原理
物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分

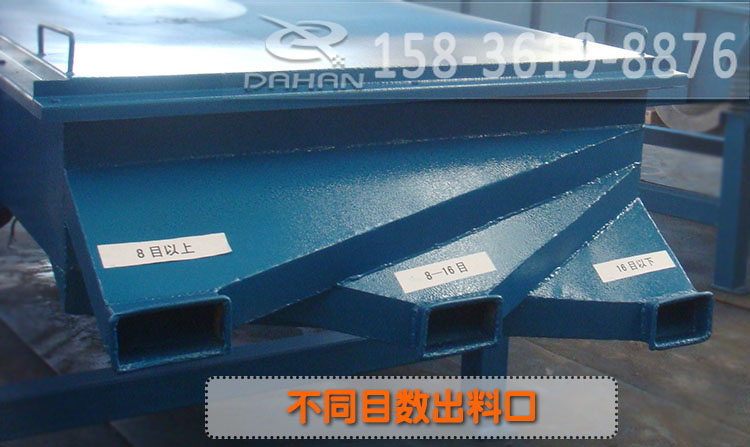

，通過多層篩網篩分出數種產品和不合格的篩上、篩下物
，分別從各自的出口排出
，流入料倉或盛料筒。
六、1030型直線振動篩結構說明
1030型直線振動篩主要由篩箱、篩框、篩網
、振動電機
、電機臺座、減振彈簧、支架等組成
。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度
，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成
，主要用來保持篩網平整，達到正常篩分
。
3、篩網：有低碳鋼、黃銅
、青銅
、不銹鋼絲等數種篩網。
4 、振動電機(使用與維修方法詳見振動電機使用說明書)
。
5、電機臺座：安裝振動電機 ，使用前連接螺釘必須擰緊
，特別是新篩機試用前三天、必須反復緊固
，以免松動造成事故
。
6、減振彈簧：阻止振動傳給地面 ，同時支持篩箱的全部重量
，安裝時，彈簧必須垂直與地面
。
7 、支架：由四個支柱和兩個槽鋼組成，支持著篩箱
，安裝時支柱必須垂直與地面
，兩支柱下面的槽鋼應相互平行。
