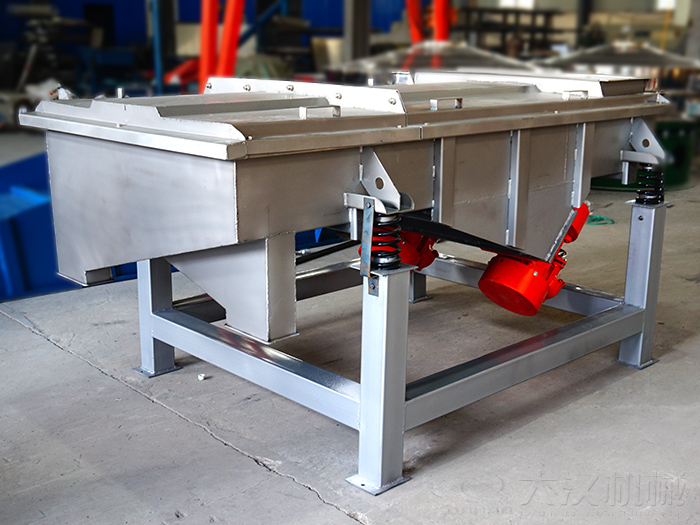

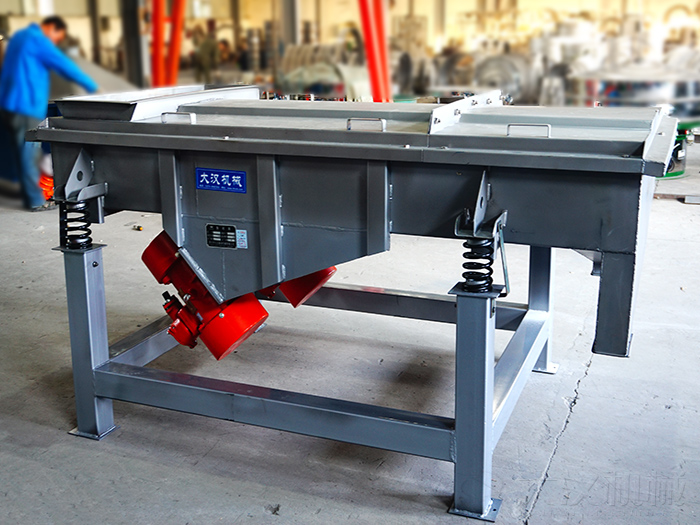

石英砂直線振動篩500mm(寬)x2500mm(長)4層5個出料口鐵質網架結構直線振動篩
。
石英砂直線振動篩工作特點：直線振動篩篩分精度高
、處理量大、結構簡單
、耗能少
、噪音低、篩網使用壽命長
、密封性好
、無粉塵溢散、維修方便
、可用于流水線生產中的自動化作業
。
石英砂直線振動篩為雙振動電機驅動。當兩臺振動電機做同步
、反向旋轉時
，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力
，因此篩機的運動軌跡為一直線
。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下
，物料在篩面上被拋起跳躍或向前作直線運動
，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm
，含水量小于7%
，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm
。
二 、石英砂直線振動篩主要技術參數和外形尺寸
D----------------------------------電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF---------------------------------篩分機
525-------------------------------篩面尺寸（500mm寬x2000mm長)
4-----------------------------------四層(四層篩網五個出料口)
S-----------------------------------(304不銹鋼)鋼板材質

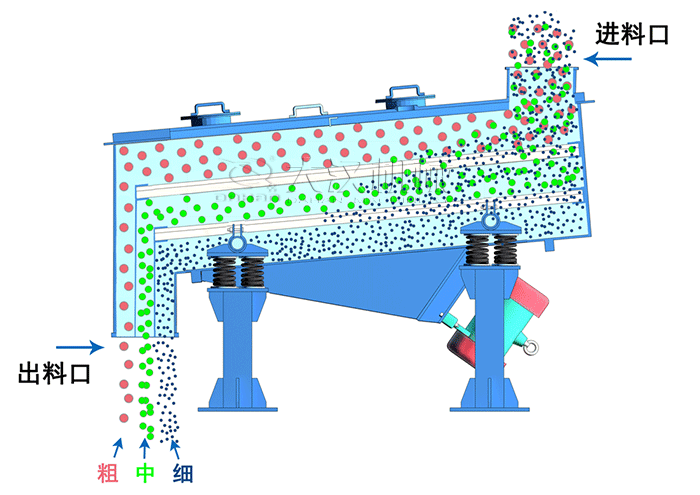

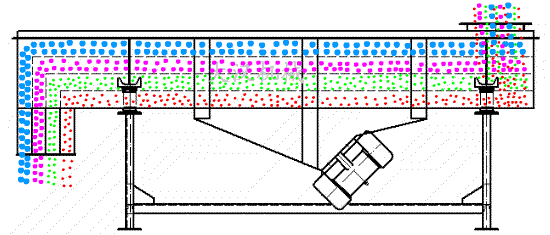

四 、石英砂直線振動篩篩分原理
物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下
，向出料口方向邊跳動邊篩分
，通過多層篩網篩分出數種產品和不合格的篩上、篩下物
，分別從各自的出口排出
，流入料倉或盛料筒。

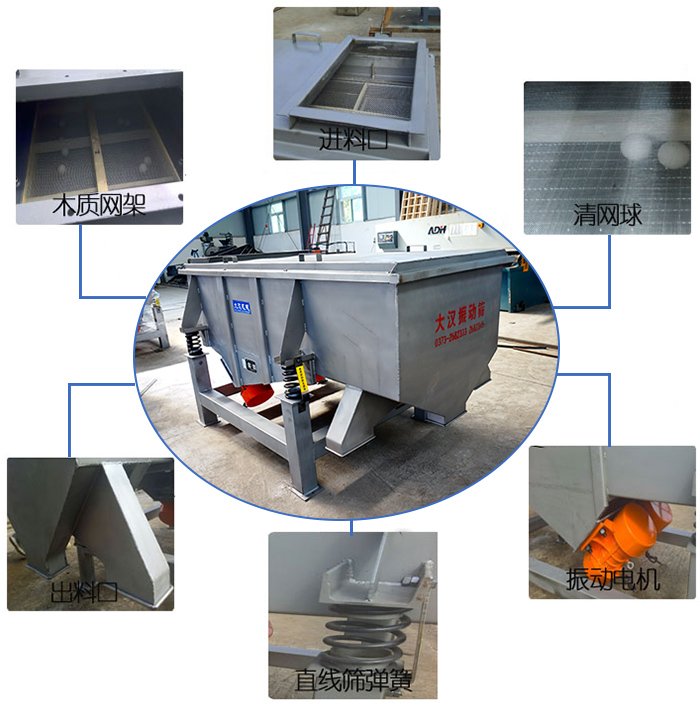

五 、 石英砂直線振動篩結構說明
石英砂直線振動篩主要由篩箱
、篩框、篩網
、振動電機
、電機臺座、減振彈簧
、支架等組成
。
1、篩箱：由數種厚度不同的鋼板焊制而成
，具有一定的強度和剛度
，是篩機的主要組成部分。
2
、篩框：由松木或變形量較小的木材制成
，主要用來保持篩網平整
，達到正常篩分。
3
、篩網：有低碳鋼
、黃銅、青銅
、不銹鋼絲等數種篩網
。
4、振動電機(使用與維修方法詳見振動電機使用說明書)
。
5
、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊
，特別是新篩機試用前三天
、必須反復緊固，以免松動造成事故
。
6
、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量
，安裝時
，彈簧必須垂直與地面。
7
、支架：由四個支柱和兩個槽鋼組成
，支持著篩箱，安裝時支柱必須垂直與地面
，兩支柱下面的槽鋼應相互平行
。
