高頻直線振動篩
，簡稱高頻
直線篩，它與普通直線振動篩的區別在于
，其振動電機的轉速為3000r/min
，而正是因?yàn)楦哳l直線振動篩的電機轉速高，所以物料能夠接受到更強的激振力
，單位時間內處理的物料就越多
，而且篩分更徹底，無論在篩分精度方面還是在產量方面都比普通直線振動篩高
，適用于粒度在0.074—5mm
，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分
。給料粒度不大于10mm
。

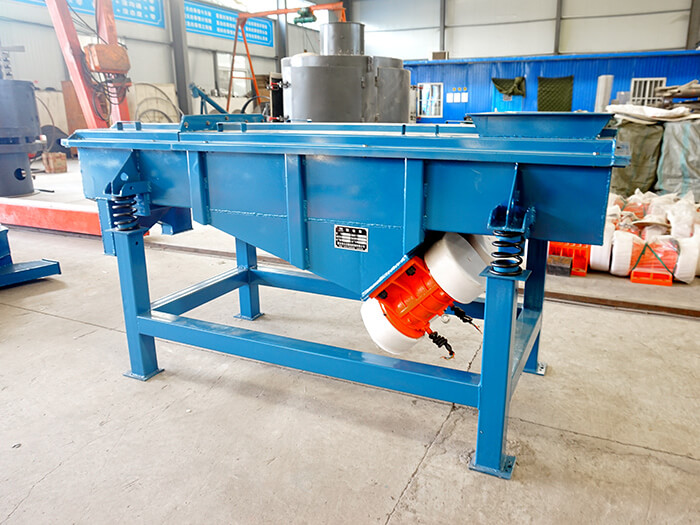

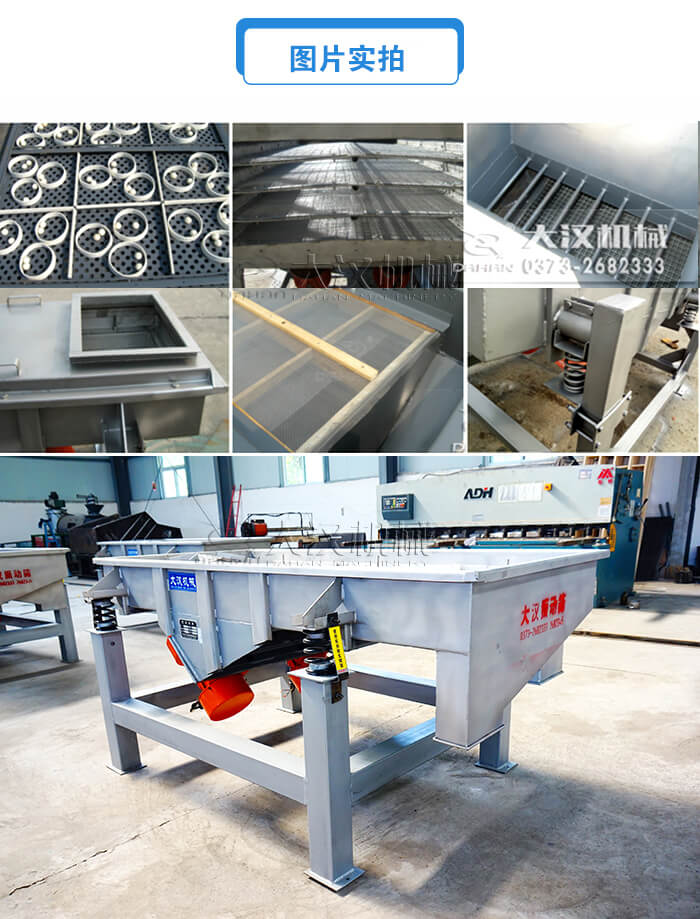

高頻直線振動篩圖片實拍

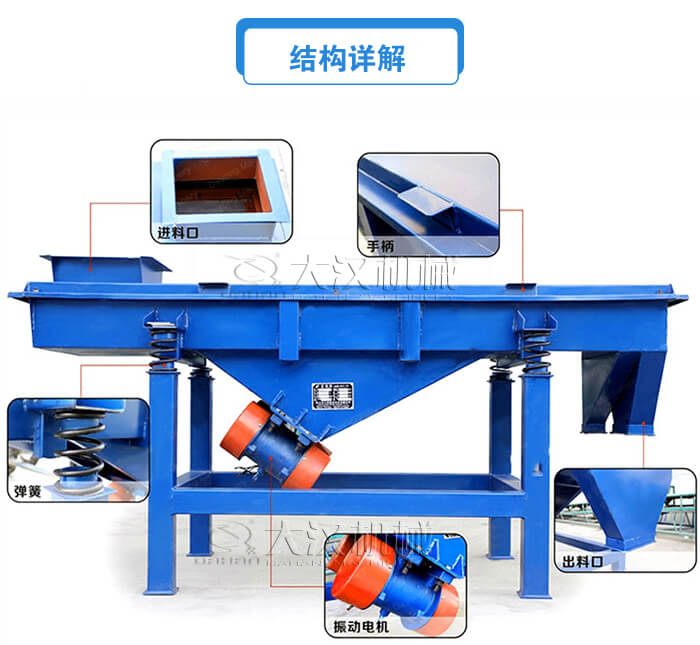

高頻直線振動篩結構詳解
高頻直線振動篩主要由篩箱、篩框
、篩網
、振動電機、電機臺座
、減振彈簧
、支架等組成。
篩箱：由數種厚度不同的鋼板焊制而成
，具有一定的強度和剛度
，是篩機的主要組成部分?div id="jfovm50" class="index-wrap">？梢耘浜仙w子防止灰塵的進入
，也可以防止粉粒物料在篩分時的擴散。
篩框：由松木或變形量較小的木材制成
。主要是對篩網起到支撐作用
。
篩網：有低碳鋼、黃銅、青銅
、不銹鋼絲等數種篩網
，具體的材質要結合物料的特性來選擇。
振動電機：通過振動電機激振力的作用使物料在篩面上運動
。
電機臺座：安裝固定振動電機
。
減振彈簧：減震彈簧的安放位置就是在篩體和篩座之間。一方面降低了噪音
，另一方面保護了機器
。
支架：由四個支柱和兩個槽鋼組成，對篩體部分進行支撐
，保證篩體的穩固
。安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行
。

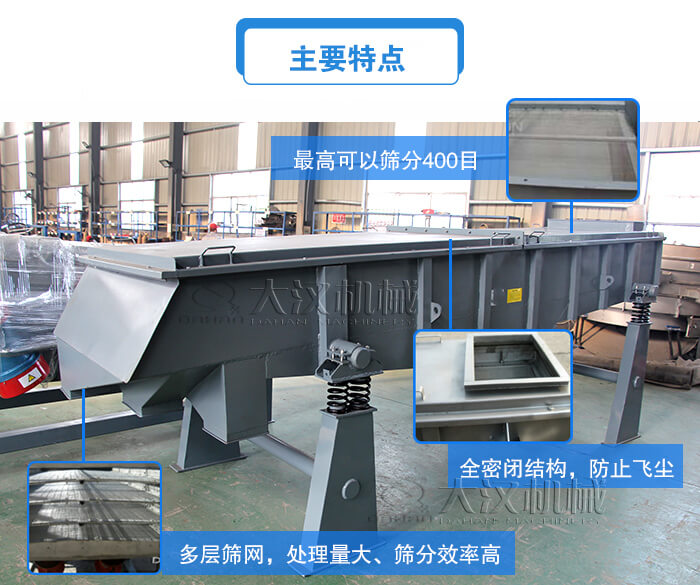

高頻直線振動篩主要特點
1
、高頻率振動，高可以篩分400目
，適合粉末及顆粒的篩選
；
2、全密閉結構
，可以防止粉塵飛揚
，減少工作噪音，使用壽命長
；
3、低能耗
、能耗低環保
；
4、多層篩網
，處理量大
、篩分效率高;
5、多可分選出6種不同粒度的物料
，滿足不同客戶的需要
。
6、可根據生產現場設計不同的形狀及結構
。

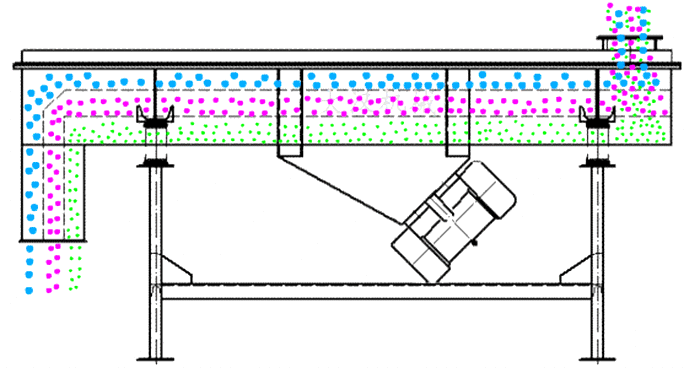

高頻直線篩采用雙振動電機驅動
，當物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下
，向出料口方向邊跳動邊篩分
，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出
，流入料倉或盛料筒
，從而達到對物料進行篩選和分級的目的。
|
型號 |
篩面尺寸
(mm) |
篩面層數 |
網孔尺寸
目 |
處理量
(t/h) |
振次 |
雙振幅
(mm) |
電機功率
(kw) |
振動方向角 |
外形尺寸
(長×寬×高)mm |
|
DZSF515 |
500×1500 |
1-5 |
2-200 |
0.12-20 |
960 |
6-8 |
2×0.37 |
45-60 |
2140×808×848 |
|
DZSF520 |
500×2000 |
2-200 |
0.12-20 |
960 |
6-8 |
2×0.37 |
45-60 |
2140×808×848 |
|
DZSF525 |
500×2500 |
2-200 |
0.12-20 |
960 |
6-8 |
2×0.55 |
45-60 |
2750×808×938 |
|
DZSF1020 |
100×2000 |
2-200 |
0.11-20 |
960 |
6-8 |
2×0.55 |
45-60 |
2219×1320×960 |
|
DZSF1025 |
1000×2500 |
2-200 |
0.18-15 |
960 |
6-8 |
2×0.75 |
45-60 |
2269×1320×960 |
|
DZSF1030 |
1000×2500 |
2-200 |
0.1-20 |
960 |
6-8 |
2×1.1 |
45-60 |
3219×1340×1120 |
高頻直線振動篩型號說明
D----------------------------------電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF---------------------------------篩分機
525-------------------------------篩面尺寸（500mm寬x2000mm長)
1-----------------------------------1層(1層篩網2個出料口)
S-----------------------------------(304不銹鋼)鋼板材質
高頻直線振動篩適用行業
食品行業：大豆
、花生
、玉米、香料
、味精等
；
化工行業：化肥、尿素
、石油焦
、樹脂、涂料
、化妝品
、油漆等；
醫藥行業：中藥粉
、重要顆粒
、藥丸、微丸等
；
冶金行業：鋁粉
、鉛粉、銅粉
、合金粉
、焊條粉末、二氧化錳
、莫來砂
、石英砂等；
1
、保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修
、包換。
2
、質量保證期結束后
，我廠將繼續免費提供售后服務，不限年份終身服務
，僅收取零部件成本費
。
新鄉市大漢振動機械有限公司位于振動篩之鄉-河南省新鄉市，是一家專業的振動篩生產廠家
，生產的直線振動篩設備性能佳
、價格低
、質量優，關鍵是價格設定非常合理
，歡迎新老客戶來廠進行參觀選購
。
